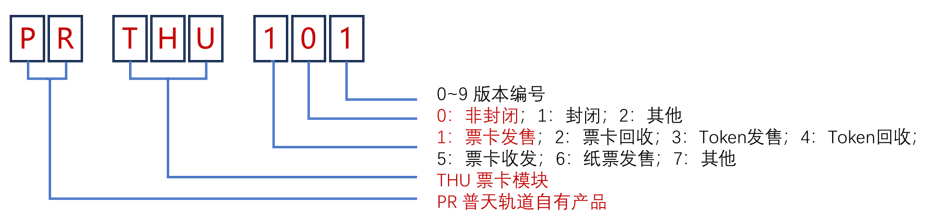

票卡模块 PR THU101票卡发售模块（非封闭型）

PR THU101票卡发售模块（非封闭型）

票卡模块

票卡发售处理模块安装于自动售检票系统（AFC）终端设备即自动售票机（TVM）和半自动售票机（BOM）内部，由控制板、票箱、出票器、票卡传送机构及票卡升降（或票箱搬运）机构构成，完成单程票的出票、废票回收、通信等业务操作。票卡发售处理模块采用高性能单片机（CPU）芯片控制，通过RS232通信方式与上位机（ECU工控机）连接，模块设计结构简约、紧凑，具有发送速度快、维护方便等特点。

立即咨询

产品参数

产品介绍

技术白皮书

文档中心

项目	规格说明
适应车票规格	长度、宽度	84mm*54mm(±0.2mm)
适应车票规格	厚度	0.45mm±0.02mm
容量及数量	票箱	2*1000张/个
容量及数量	废票箱	1*300张/个
速度	回收	≤1秒/张（从读写区到出票口）
环境要求	工作温度、湿度	0℃~50℃,20%~85%RH(非凝露)
可靠性	寿命	100,000小时（10年）
可靠性	MCBF	10,000次
工作电压		24VDC±10%
消耗功率		待机状态:<10W;工作状态:<80W
通信接口		RS232
外型尺寸		191(W)556.2（D）790（H）mm（不含废票箱）
